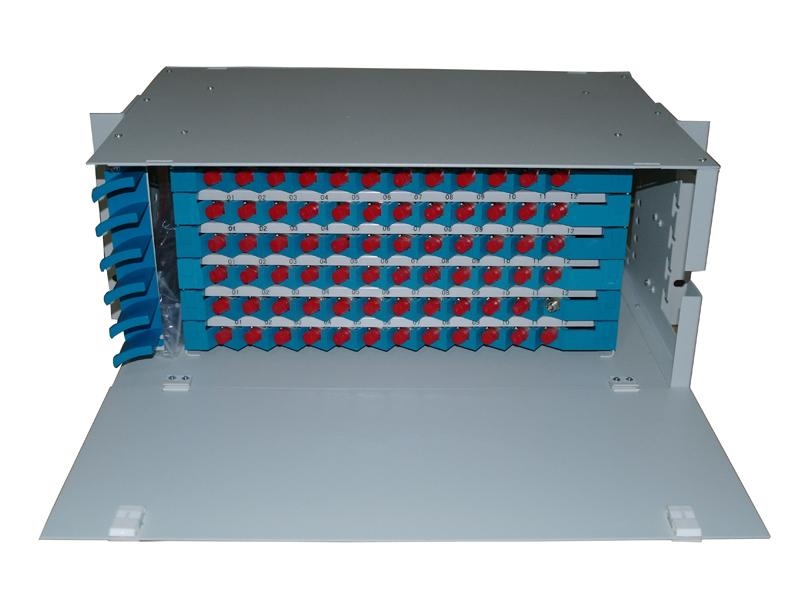

72芯光纖配線架（ODF)
產品簡介：
熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備
產品詳情：
標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
· 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材
· 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持
· 在40mm以上。
· 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜
· 合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲
· 光纜纖芯和尾纖的存儲和保護功能等。
· 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
· 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
· 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入
· 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
· 盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
技術特性:
· 插入耐久性壽命>1000次
· 高壓防護地與機架間絕緣電阻>20000MΩ/1分鐘,不擊穿,無飛弧
工作環境：
· 工作溫度: -5℃～+40℃
· 相對濕度：≤85%(+30℃)
· 大氣壓力：70～106Kpa
· 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材
· 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持
· 在40mm以上。
· 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜
· 合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲
· 光纜纖芯和尾纖的存儲和保護功能等。
· 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
· 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
· 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入
· 的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
· 盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
技術特性:
· 插入耐久性壽命>1000次
· 高壓防護地與機架間絕緣電阻>20000MΩ/1分鐘,不擊穿,無飛弧
工作環境：
· 工作溫度: -5℃～+40℃
· 相對濕度：≤85%(+30℃)
· 大氣壓力：70～106Kpa
